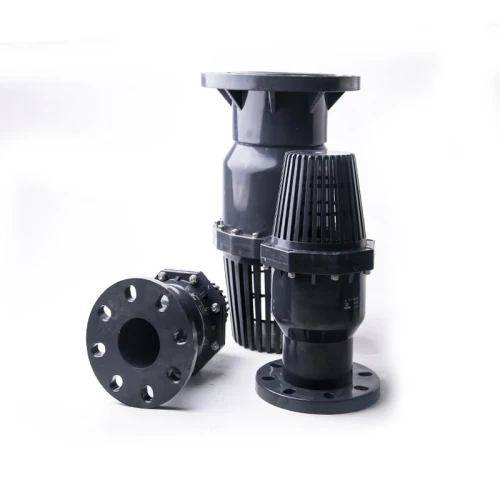

यूपीवीसी औद्योगिक ड्रेनेज चेक वाल्व

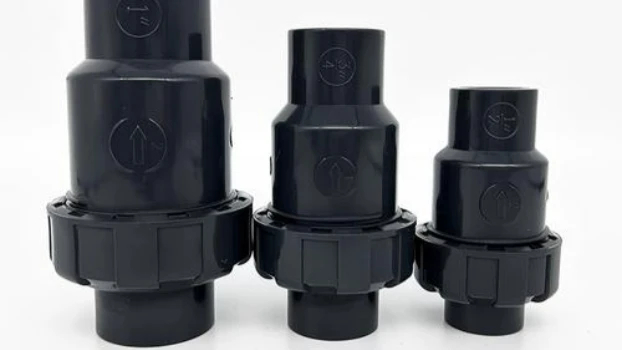

वाल्व बॉडी के अंदर, एक स्वतंत्र रूप से घूमने योग्य गेंद के आकार का वाल्व कोर होता है। वाल्व बॉडी के दोनों सिरे आमतौर पर फ्लैंज या सॉकेट कनेक्शन से जुड़े होते हैं। जब माध्यम आगे की दिशा में बहता है, तो द्रव दबाव गेंद को वाल्व सीट से दूर धकेल देता है, और प्रवाह चैनल खुल जाता है। जब माध्यम विपरीत दिशा में बहता है, तो विपरीत दबाव वाल्व सीट के खिलाफ गेंद को कसकर दबाता है, जिससे माध्यम को वापस बहने से रोका जाता है।

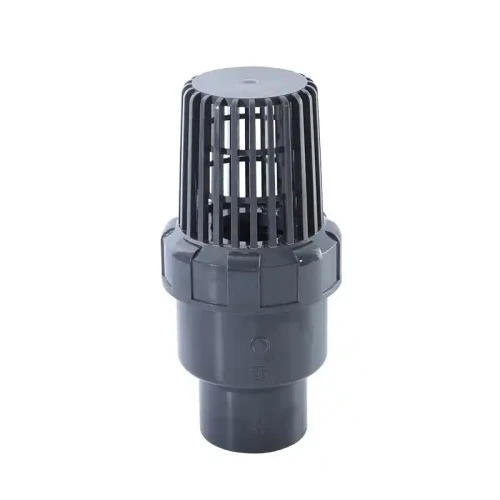

सार पानी पंप के सक्शन पाइप के नीचे स्थापित एक गोलाकार चेक वाल्व है। गोलाकार चेक वाल्व के आधार पर, पानी के मलबे को पानी पंप में प्रवेश करने से रोकने के लिए इनलेट पर एक फिल्टर स्क्रीन जोड़ी जाती है। कार्य सिद्धांत गोलाकार चेक वाल्व के समान है।

वाल्व बॉडी के अंदर, एक फ्लैप वाल्व कोर होता है जो एक अक्ष के चारों ओर घूम सकता है। सीलिंग प्राप्त करने के लिए वाल्व कोर वाल्व सीट के निकट संपर्क में है। वाल्व बॉडी के आम तौर पर दो रूप होते हैं: सीधे प्रकार के माध्यम से और स्विंग प्रकार के प्रकार के अनुसार। जब माध्यम आगे की दिशा में बह रहा होता है, तो द्रव का दबाव फ्लैप को निचोड़ता है, और प्रवाह चैनल खुल जाता है। जब माध्यम विपरीत दिशा में बहता है, तो सील को बनाए रखने के लिए फ्लैप को दिशात्मक बल द्वारा वाल्व सीट के खिलाफ दबाया जाता है।

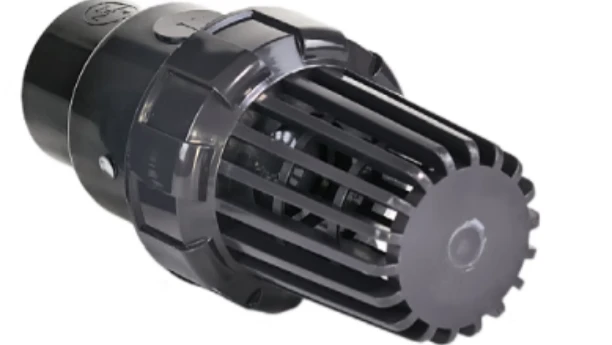

यह एक फ्लैप चेक वाल्व है जो पानी पंप के सक्शन पाइप के निचले सिरे पर स्थापित होता है, जो इनलेट फिल्टर स्क्रीन से सुसज्जित होता है। वाल्व कोर एक फ्लैप संरचना का है और कनेक्शन विधि ज्यादातर सॉकेट प्रकार की है। यह एक डुप्लिकेट चेक वाल्व और एक फिल्टर स्क्रीन के फ़िल्टरिंग फ़ंक्शन को जोड़ता है, जो प्रभावी रूप से माध्यम के बैकफ़्लो को रोकता है और अशुद्धियों को रोकता है।
